插板門是粉料、晶粒料、小顆粒料的流量輸送控制的主要設備，現有的煙道插板門在用于鍋爐煙氣管道上時存在如下問題：

一、插板閥在關閉和開啟過程插板與密封圈之間有較大的預緊量，插板運動時與密封圈相對滑動時密封圈容易磨損，導致密封壽命縮短；

二、在煙道內煙氣壓力較高情況下密封性降低，容易導致泄露；

三、大型插板閥由于重量較重，其啟閉操作采用人工吊裝作業，自動化程度低；

四、在煙道高溫較高的情況下密封圈容易老化，導致密封圈壽命降低。

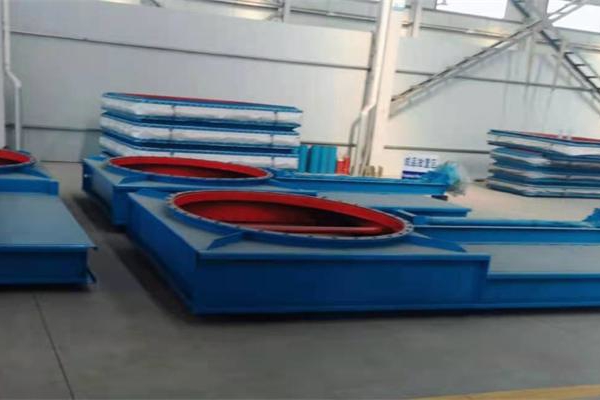

        江蘇翔盛環?？萍加邢薰驹O(shè)計生產出一種新型煙道插板閥，其特征在于，包括與煙道連接的閥體、安裝于閥體上的用于煙道啟閉的插板門，閥體設有連通煙道的通道，在閥體上沿著與閥體的通道垂直的方向上設有用于安裝所述插板門的導向槽，插板門可移動的安裝于導向槽中，導向槽上設有與插板門正對的配合面，插板門的正面與導向槽的配合面相對設置，且在導向槽的配合面與插板門的正面之間設有環形密封圈；在閥體上設有用于對所述插板門進行鎖緊的凸輪鎖緊機構，且凸輪鎖緊機構的鎖緊凸輪在松開狀態時位于插板門的背面、在鎖緊狀態時鎖緊凸輪頂住插板門的背面。

        當插板門作啟閉移動時，鎖緊凸輪是處于松開狀態，插板門與密封圈之間設置較小的預緊量，當插板門到位后再由鎖緊凸輪將插板門頂緊。這樣可以大大減少插板門作啟閉移動時與密封圈的滑動摩擦，提高密封圈的壽命。
